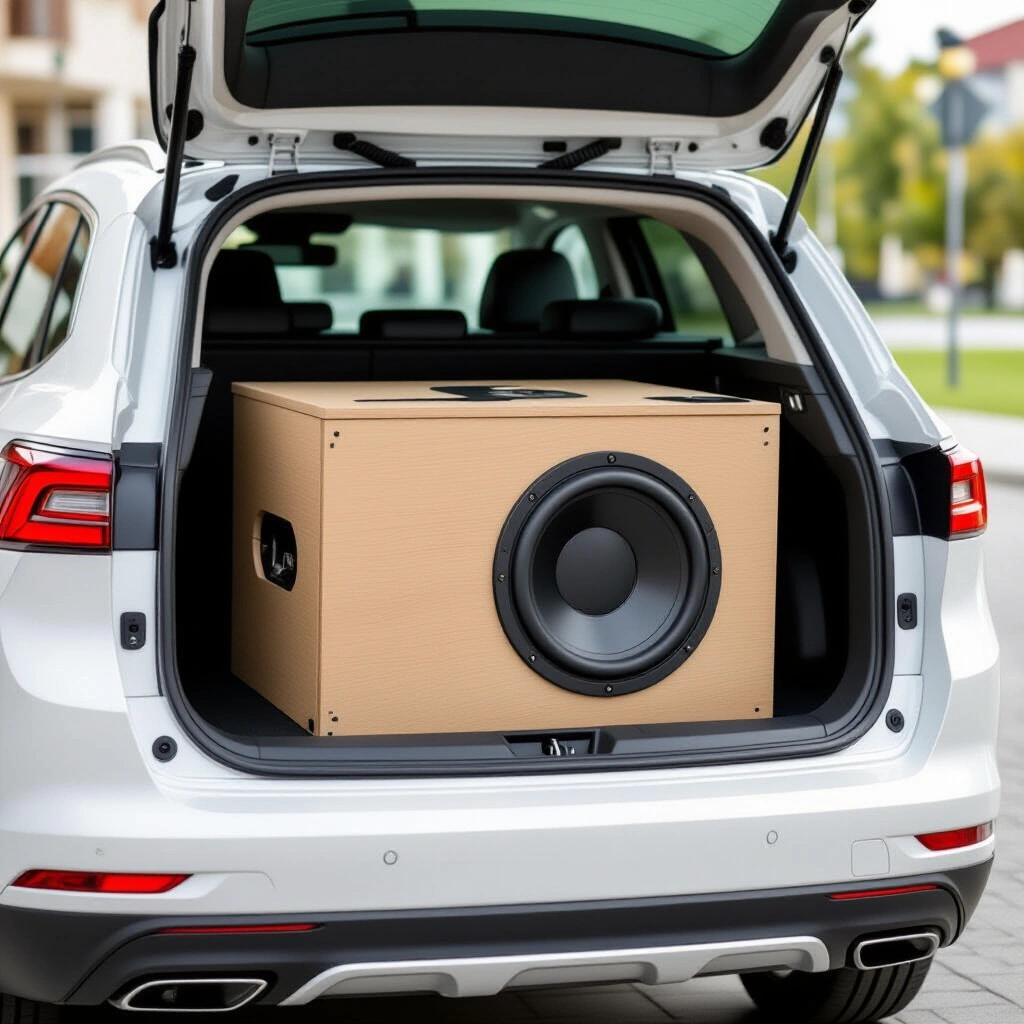

Сабвуфер в багажнике — это не просто «коробка с динамиком», а акустическая система, от которой зависит глубина баса и общее звучание. Неправильный объем корпуса или настройка фазоинвертора превращают мощный сабвуфер в источник гула и дребезжания. Разберем, как рассчитать короб и настроить его.
Типы коробов и их особенности
- Закрытый ящик (ЗЯ) — самый простой вариант. Требует меньшего объема, дает точный и быстрый бас, но ниже КПД.
- Фазоинвертор (ФИ) — короб с портом. Обеспечивает более высокую отдачу на низких частотах, но сложнее в расчете и настройке.
- Бандпасс — самые сложные конструкции, редко используются в авто.
Для большинства автомобилей оптимален ФИ: он позволяет получить глубокий и мощный бас при разумных размерах корпуса.
Расчет короба
Главный параметр — чистый объем (в литрах) внутренней полости короба. Он зависит от параметров динамика Тиля-Смолла: Vas (эквивалентный объем), Fs (резонансная частота) и Qts (добротность). Для ориентира используйте рекомендации производителя динамика. Если их нет, можно применить правило: для ФИ объем в литрах примерно равен 1.5–2 × Vas (но это очень грубо). Лучше использовать специальные программы (WinISD, JBL SpeakerShop) — они бесплатны и быстро подбирают оптимальный объем и частоту настройки порта.
При расчете учитывайте объем, вытесняемый динамиком и портом. Если короб делается под конкретный багажник, учитывайте и габариты, но постарайтесь не выходить за рамки рекомендуемого объема более чем на 10–15%. Иначе сабвуфер будет звучать либо скучно, либо «бубнить».
Настройка фазоинвертора
Частота настройки порта (Fb) обычно составляет 30–45 Гц. Для большинства музыкальных жанров оптимальна 35–40 Гц. Длина порта зависит от его площади и объема корпуса. В программе расчета вы задаете площадь порта, и программа считает длину. Важно: длина порта измеряется от начала до конца с учетом всех изгибов, а минимальное расстояние от торца порта до стенки короба — не менее диаметра порта (или эквивалентного размера).
Настройка на месте
После установки короба в багажник необходимо отрегулировать:
- Фазу — переключатель на сабвуферном усилителе (0/180°). Включите музыку с постоянным басом и попеременно меняйте фазу. Оставьте положение, при котором бас слышен громче и плотнее.
- Уровень (гейн) — не крутите его на максимум. Установите примерно на 2/3 от максимальной громкости головного устройства, затем плавно увеличивайте гейн до появления искажений, и чуть сбавьте назад.
- Кроссовер — для сабвуфера обычно используется ФНЧ с частотой 60–80 Гц. Это исключает лишние средние частоты и защищает динамик.
Заключение
Правильный расчет короба и настройка сабвуфера превращают звук в автомобиле в полноценную систему. Не поленитесь потратить время на программы расчета и пару часов на настройку — результат вы почувствуете в каждой композиции.
